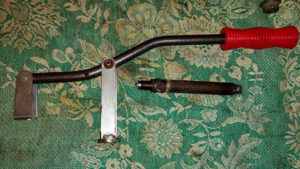

Рассухариватель клапанов ваз 2112 16 своими руками

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

• винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
• рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

• Металлический профиль или листовой металл толщиной 10-15 мм;
• Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
• Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

• Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
• Две стальные полосы шириной  20-30 мм и длиной 5 см. Толщина около 3 мм.
• Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
• Два болта 6х25 мм с гайками и шайбами;
• Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая  имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

• Болгарка или ножовка по металлу;
• Сварочный аппарат (придется сделать несколько швов по 2-3 см);
• Тиски;
• Дрель и сверла по металлу;
• Гаечные ключи.

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150.

   В итоге получается каркас в виде большой печатной буквы С.

2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.

4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Первый кронштейн будет служить для фиксации инструмента на блоке цилиндров, а второй – для воздействия на клапан. Конечно, для рассухаривания 16 клапанов придется часто переставлять инструмент. Но это все равно лучше, чем использовать молоток и свечной ключ.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Ваз 2112 с 16-клапанной гбц: как заменить клапаны своими руками?

ВАЗ 2112 представляет собой практически аналог «десятки», известной российским автомобилистам. Массовое производство автомобиля этой марки началось в 2000-м году.

(см. рисунок).

Первые автомобили были оснащены двигателем с ременным приводом ГРМ. Несмотря на ряд усовершенствований, их типичной проблемой стали «гнутые» клапаны, которые деформировались во время обрыва ремня. В 2004 году проблема была решена производителями методом увеличения глубины проточки поршня.

Тем не менее, с необходимостью замены клапанов современные водители сталкиваются по-прежнему, хотя и не столь часто. В целом этот процесс не представляет собой ничего сложного, поэтому произвести ремонт каждый водитель способен без обращения в сервис.

Что такое ГБЦ и клапаны? Как они связаны?

Итак, клапаны в автомобиле являются элементом ГБЦ (головки блока цилиндров). Именно эта деталь отвечает за процессы сгорания топлива в двигателе и отвод выхлопных газов (см. рисунок).

К ее составным элементам относятся:

1. Крышка для защиты от механических повреждений.
2. Резиновая прокладка, выполняющая функцию герметизации. Она расположена в месте, где крепится крышка.
3. В передней части блока — привод распредвала и натяжитель цепи.
4. Камеры сгорания.
5. Резьбовые отверстия для форсунок и свечей зажигания.
6. Отверстия для крепления входного и выходного коллекторов.

В верхней части ГБЦ также находятся другие детали, например, распредвалы, опорные шайбы и т.д. Здесь же находится газораспределительный механизм (ГРМ).

К несъемным деталям ГБЦ относятся седла клапанов, которые служат для обеспечения герметичности ГРМ. К несъемным деталям относятся также направляющие втулки клапанов.

Типичная проблема, с которой сталкиваются водители автомобилей ВАЗ 2112 – необходимость замены клапанов. Причины поломки могут быть разными, нередко они выходят из строя из-за перегрева двигателя автомобиля.

Чтобы избежать этого, специалисты рекомендуют в процессе вождения периодически обращать внимание на такие моменты, как:

1. Наличие стука во время работы двигателя.
2. Остановка мотора при трогании машины.
3. Уменьшение компрессии в цилиндрах.

Наличие любого из этих признаков может быть сигналом о неисправности клапанов.

Разумеется, лучшее решение в такой ситуации – обратиться в сервисный центр. Однако трудное финансовое положение или недостаток времени зачастую не позволяют прибегнуть к услугам профессионалов. Тогда можно попробовать устранить поломку самостоятельно.

Как заменить клапаны своими руками?

Замена клапанов ВАЗ 2112 производится следующим образом:

1. Прежде всего, нужно вытащить все съемные детали ГБЦ, а также отсоединить провода.
2. Затем снимается крышка ГБЦ.
3. С цилиндров удаляется нагар. Сделать это можно, надев на дрель специальную щеточку.
4. Далее этого клапаны надо рассухарить и вынуть пинцетом. Для этого необходимо зажать пружину.
5. На край клапан наносится алмазная крошка.
6. Клапан возвращается обратно.
7. Собирается ГБЦ.

Пункт 5 представляет собой особую трудность. На нем стоит остановиться подробнее. Итак, притирка осуществляется следующим образом:

1. Наденьте резиновый патрубок на направляющий клапан.
2. Прокручивайте клапан, пока на его краю не образуется равномерный след из алмазной крошки.
3. Удалите остатки притирочной пасты.

В том случае, если данный метод не помогает, клапан следует заменить новым.

Преимущества 16-клапанного двигателя

ВАЗ 2112 с 16 клапанами двигателя имеет ряд преимуществ перед автомобилями этой же марки, но с меньшим количеством клапанов. Главное его достоинство заключается в возможности достижения максимальной мощности двигателя, независимо от типа последнего. (см. рисунок).

Для сравнения:

1. ВАЗ 2112 с объемом 1500 кубических см., имеет 77 лошадиных сил.
2. ВАЗ 2112 того же объема может иметь мощность до 90 лошадиных сил.

Такая разница возможна благодаря тому, что во втором случае наполнение цилиндров тепловоздушной смесью гораздо выше.

Кроме этого, плюсы 16-клапанного двигателя:

1. Более качественная работа системы охлаждения и, как результат, большая прочность узла.
2. Возможность повышения детонационной стойкости мотора. Это особенно важно, если используется низкокачественное топливо.
3. При наличии 16 клапанов впускной и выпускной тракты разносятся по разные стороны от ГБЦ, что облегчает их монтаж, ремонт и т.д.

Другие случаи, в которых требуется демонтаж ГБЦ

Конечно, снимать ГБЦ требуется не при каждой поломке. Это необходимо лишь, если нужен серьезный ремонт. К таким «крупным» случаям относятся:

1. Износ прокладки.
2. Образование нагара на деталях.
3. Деформация клапанов.
4. Необходимость замены направляющих втулок.
5. Выход из строя распредвала и т.п.

Конечно, ремонт самостоятельный или в сервисе в любом случае подразумевает определенные финансовые затраты. Чтобы обеспечить бесперебойную работу двигателя, нужно регулярное проведение диагностики головки блока цилиндров. Рекомендуется использование качественного топлива. Кроме того, старайтесь не допускать перегрева  автомобиля – из-за этого ГБЦ может повести.

Если какие-то моменты остались вам непонятными, то вы можете наглядно ознакомиться с процессом замены клапанов, посмотрев видео:

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

1. Для работы только на демонтированной головке.
2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан.

Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда.

Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке.

Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой.

Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

• Ножовка по металлу.
• Дрель со сверлами.
• Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

• Отрезок стальной трубы диаметром около 1,5 см – 40 см.
• Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
• Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
• Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
• 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их.

Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке.

Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда.

Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Изготовление рассухаривателя клапанов своими руками: описание, схемы

При ремонте двигатель автомобиля демонтаж основного количества деталей производится штатным слесарным инструментом. В некоторых случаях вам может понадобиться специальное приспособление — рассухариватель клапанов. Его задача — помочь водителю снять сухарь клапана.

Рассухариватель клапанов незаменим при ремонте ГБЦ

Рассухаривание клапанов на Audi A6 – видео

Прежде всего, следует разобраться, что такое сухарь, где он находится на клапанах и по какой причине его необходимо снимать только с помощью специнструмента.  Задача, как впускного, так и выпускного клапана — очень плотно закрывать окно и открывать его только в необходимый момент.

Для того чтобы клапан прочно удерживался в седле, на его стержень надевают по две возвратные пружины, давящие на тарелку, которая в свою очередь соединяется с со стержнем посредством сухариков.

Наружный их диаметр в сборе больше отверстия в тарелке, имеющей специальное посадочное место.

Таким образом, сухарики всегда надёжно удерживаются, а усилие пружин не позволяет снять их и освободить клапан. Хотя сегодня в продаже можно найти любой инструмент для ремонта двигателей, но, имея навыки обработки металлов, можно сделать устройство для рассухаривания и своими руками. Те водители, которые привыкли все делать своими руками, изготовят устройство быстро и легко.

Конструкция приспособления очень проста. Для его изготовления необходимо подготовить три элемента:

• Рычаг;
• удерживающий кронштейн;
• кронштейн для нажатия на тарелку.

Для изготовления рычага подойдёт отрезок металлической трубки диаметром от 1,5 до 3 см длиной до 50 см. Оба кронштейна выполняются по одинаковой схеме, но с тем лишь отличием, что первый должен иметь отверстие для крепления его на шпильке головки, а второй — упорную шайбу, которая по внутреннему диаметру должна быть меньше тарелки клапана, но больше его внутреннего отверстия.

Как нельзя снимать сухарь клапана?

Некоторые горе-умельцы для того чтобы снять сухарики, предлагают воспользоваться отрезком трубы или свечным ключом. Трубка ставится одним концом на тарелку клапана, а по второму наносятся удары молотком.

Смещаясь под ударом, тарелка освобождает сухари, и они вылетают со своих посадочных мест. Если учесть, что они часто залипают, то мы имеем все шансы погнуть тарелку или стержень клапана. Более гуманно для «здоровья» клапана, да и для вашего кошелька, воспользоваться специальным приспособлением — рассухаривателем.

Как снимать сухари своими руками?

Технология снятия цилиндров сухарей, по сути, проста для тех автомобилистов, которые не боятся производить ремонт авто самостоятельно. Нужно всего лишь придерживаться технологической карты демонтажа и использовать специальный инструмент.

Итак, приступим к рассухариванию и для этого выполним следующее: Кронштейн рассухаривателя с отверстием закрепляется с помощью гайки на шпильке головки или прикручивается болтом.

Второй кронштейн устанавливается на тарелку клапана и производится надавливание на свободный конец рычага. Перемещаясь вниз по клапану, тарелка обнажает сухарики, которые аккуратно снимаются.

После освобождения рычага можно снять пружины и клапан.

Если снять сухарики можно, используя подручные средства, то установить их обратно без нашего приспособления не получится. Именно поэтому, затевая ремонт, необходимо посетить специализированный магазин или изготовить рассухариватель клапанов самостоятельно.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

• Болгарку;
• Сварочный аппарат;
• Планку из прочного металла для рычага;
• Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
• Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом.

К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку.

Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Рассухариватель клапанов. Как сделать своими руками

Любой автолюбитель периодически сталкивается с необходимостью выполнения качественного ремонта транспортного средства. Многие предпочитают доверять этот процесс профессионалам, но опытные водители выполняют все манипуляции самостоятельно.

Но далеко не каждую неисправность можно эффективно исправить без помощи специальных приспособлений. Если необходимо качественно выполнить ремонт газораспределительного агрегата, то обязательно нужно иметь под рукой рассухариватель клапанов. Такое изделие поможет существенно облегчить манипуляции с головкой блока.

Мастер сможет отжать пружину, чтобы беспрепятственно извлечь все сухари.

Описание

Первым делом мастеру нужно вспомнить, как именно фиксируются клапаны в газораспределительном механизме любого мотора. Эксперты отмечают, что впускные и выпускные устройства удерживаются в закрытом состоянии при помощи прочной пружины.

Она фиксируется на стержне клапана тарелкой и сухарями. Чтобы быстро извлечь заглушку, нужно сжать пружину. Именно с этой задачей прекрасно справляется рассухариватель клапанов.

Такой агрегат продается в любом автомобильном магазине, но чтобы не тратить личные сбережения, можно попробовать изготовить его самостоятельно.

Сегодня существует две категории рассухаривателей клапанов. Каждое изделие отличается своими эксплуатационными характеристиками, которые высоко ценятся профессионалами:

• Рычажный агрегат. Это универсальное приспособление. Его можно использовать как по отношению к снятой головке, так и без ее предварительного демонтажа. Единственным недостатком устройства можно назвать только то, что работы должны выполняться парно (один человек отжимает пружину, а второй достает сухари). Домашние мастера предпочитают изготавливать такой рассухариватель клапанов своими руками.
• Винтовая модель. Это изделие более удобно в применении, так как мастер может выполнить все манипуляции самостоятельно. Стоит отметить, что изделие этой категории актуально только в том случае, если предварительно была демонтирована головка агрегата.

Принцип использования

Первым делом необходимо аккуратно надеть на шпильку крайний кронштейн рассухаривателя. Только в этом случае можно будет удерживать постель, чтобы накрутить на нее гайку. Фигурную шайбу устанавливают на тарелку, которая не только накрывает пружины, но и нажимает на рычаг.

Наружная сторона двух сухарей представлена в виде небольшого конуса. В некоторых случаях при незначительном нажатии на тарелку она может неподвижно располагаться на стержне клапана. В такой ситуации необходимо немного ударить сверху посередине рычага обычным молотком.

Только когда пружины сожмутся, можно вынуть сухари из гнезда.

Принцип изготовления

Соорудить качественный рассухариватель клапанов своими руками можно всего за несколько часов, используя во время работы простые чертежи. В основе агрегата лежит рычаг с прикрепленными к нему двумя мощными кронштейнами. Для фиксации можно использовать обычные гайки и винты. В результате у мастера должно получиться шарнирное соединение. Для сборки приспособления необходимо подготовить:

• Классический сварочный аппарат.
• Болгарку.
• Две небольшие планки для производства кронштейнов.
• Стандартную заготовку из прочного металла для рычага.
• Прочную трубу. Ее диаметр должен быть немного больше, чем сама тарелка. Длина изделия должна быть в пределах пяти сантиметров.

Чтобы готовый самодельный рассухариватель клапанов для ВАЗ получился максимально прочным и долговечным, нужно к самой компактной планке приварить небольшую шайбу диаметром десять миллиметров.

К полученной заготовке прикрепляют заранее подготовленный кусок трубы. Чтобы привести конструкцию в действие, нужно зафиксировать короткий кронштейн исключительно за край головки, а среднюю деталь установить на тарелку.

При нажатии на ручку конструкции можно быстро отжать пружину вниз, освобождая при этом доступ к сухарям.

Рычажная модель

Чтобы соорудить универсальный рассухариватель клапанов, нужно заранее подготовить классический набор инструментов. Этапы работы:

• Первым делом изготавливают рычаг. Прут или трубу необходимо выгнуть таким образом, чтобы она внешне стала похожа на молнию.
• На коротком конце сверлятся два сквозных поперечных отверстия. Стоит отметить, что их диаметр должен соответствовать размеру используемых болтов.
• Для изготовления П-образных кронштейнов идеально подойдут короткие полосы. На свободных концах аккуратно просверливают отверстия под болты. Для перегородки идеально подойдет шайба. Кронштейн прикручивается к крайнему отверстию в рычаге. Все соединения должны быть максимально прочными.
• На финальном этапе остается только соорудить из длинных заготовок идентичный предыдущему кронштейн, который фиксируют на рычаге.

Качественный самодельный рассухариватель клапанов абсолютно не уступает классическому заводскому агрегату, который может стоить довольно дорого. Изготовленный своими руками инструмент прослужит много лет и сэкономит приличную сумму для семейного бюджета.
